基础篇

常见的流程

简单顺序流程

每个节点按顺序执行

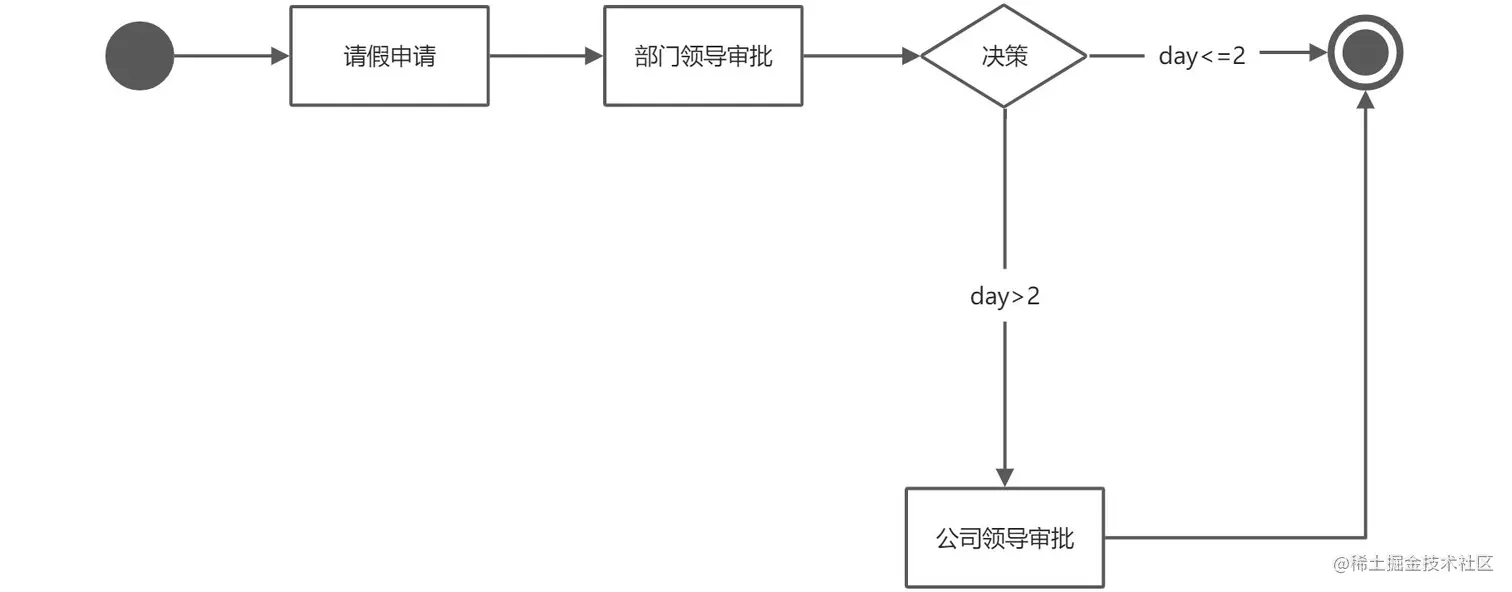

条件流程一

决策节点输出边中存在表达式，流程向边表达式值为true行进。

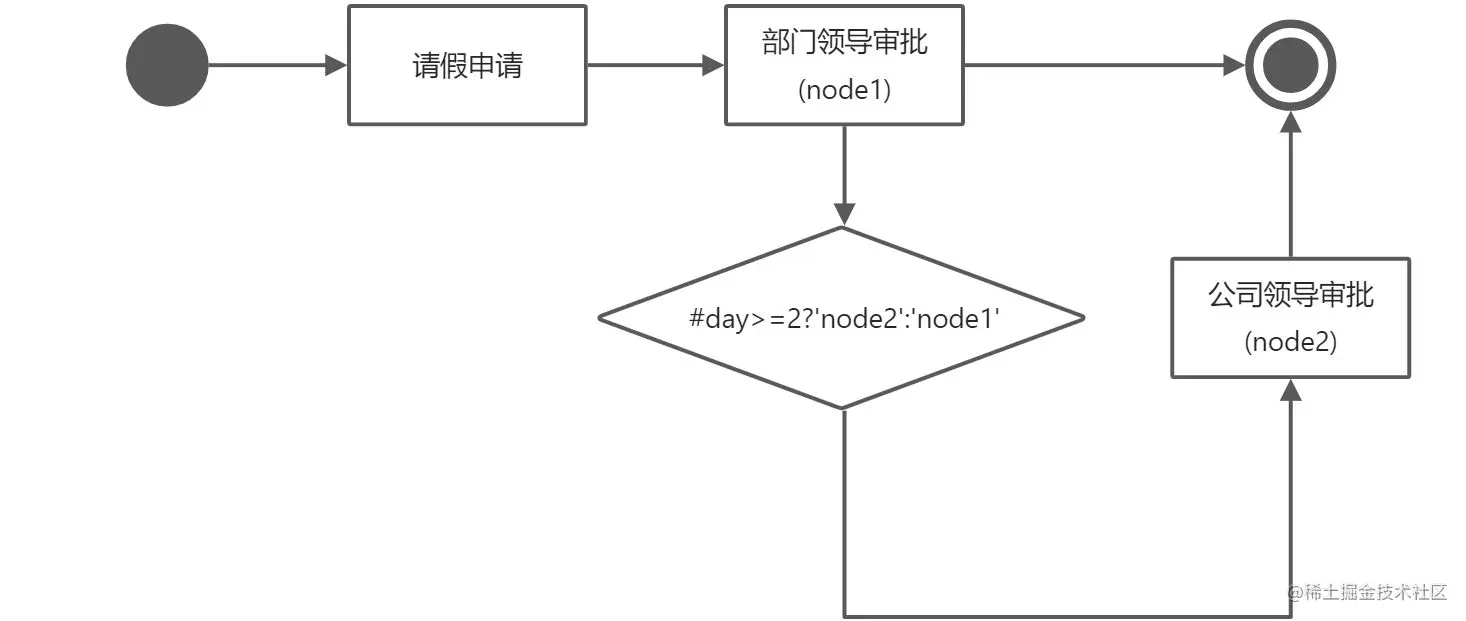

条件流程二

使用决策节点，该表达式返回下一个节点的名称

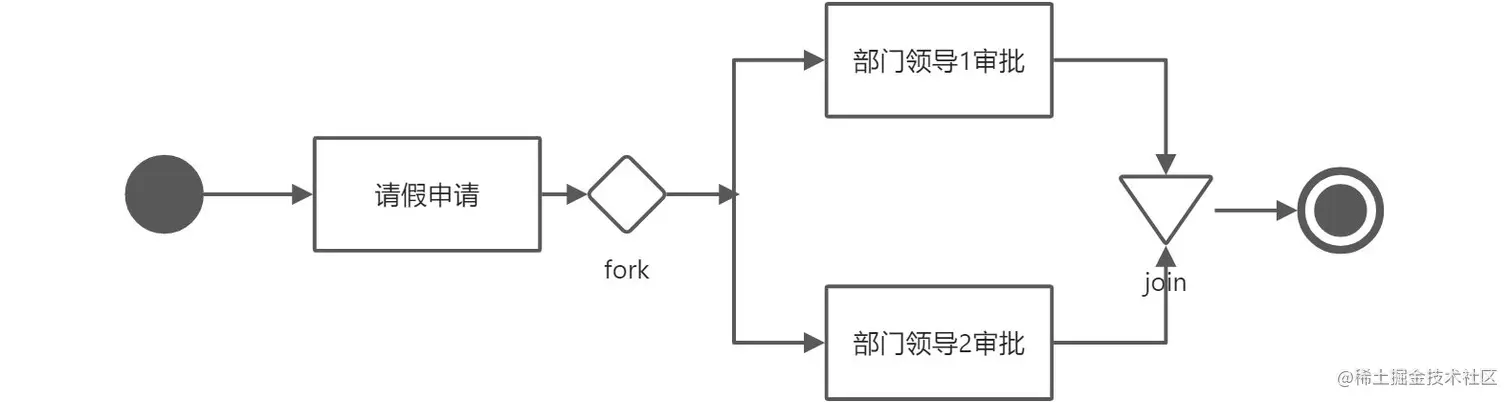

分支/合并流程

分支与合并要成对出现，由合并节点判断是否具备合并条件。

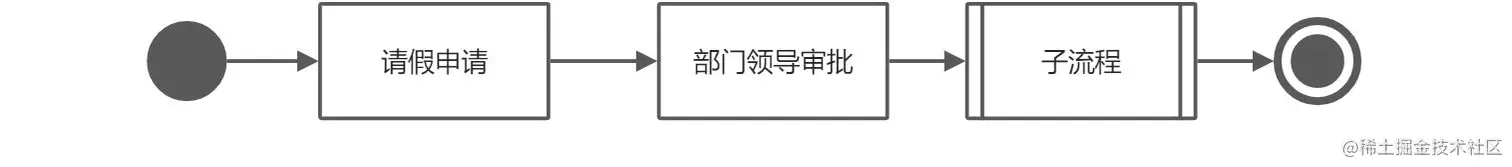

子流程

主流程中存在子流程，当所有子流程结束，主流程才结束。

流程元素

工作流中，会定义一些常用的流程元素。

开始节点

流程最开始节点，整个流程由此节点开始，没有输入边。

结束节点

流程经过该节点后，流程将结束，没有输出边。

任务节点

在该节点上，会产生一些任务，可以是人工任务或者自动化任务，如果为人工任务，一般会产生阻塞，只有任务完成，达到一定条件，才能驱动流程往下一个节点行进。

决策节点

该节点存在决策表达式，流程经过该节点时，会执行决策表达式，决定下一步往哪个节点行进。

分支节点

当存在多条支线时，需要分支节点。

合并节点

与分支节点配合，多条支线最终会合并到该节点，由该节点决定是否可以往下一步行进。

子流程节点

主流程中衍生出的流程，该流程有自己的生命周期，子流程也会产生阻塞，所以只有子流程执行结束，才能驱动流程往下一节点行进。

输入/输出边

连接流程节点元素的边。

流程元素分析

元素名称	元素属性	元素行为	备注
开始节点	编码、名称、前置拦截器、后置拦截器	执行节点	元素行为主要是调用输出边的执行方法
结束节点	编码、名称、前置拦截器、后置拦截器	执行节点	元素行为主要是修改流程实例状态及归档。
任务节点	编码、名称、前置拦截器、后置拦截器、表单、参与者、参与者处理类、任务类型、参与类型、提醒时间、重复提醒间隔、期待完成时间、是否自动完成	执行节点	元素属性主要是用于定义任务的，可自行扩展。元素行为主要是判断是否可以往下一节点行进，如果可以，则调用输出边执行方法。
决策节点	编码、名称、前置拦截器、后置拦截器、决策表达式	执行节点	元素行为主要是执行决策表达式，找到输出边并执行输出边方法
分支节点	编码、名称	执行节点	元素行为调用输出边的执行方法
合并节点	编码、名称	执行节点	元素行为主要是判断是否可以合并（往下一节点行进）如果可以，则调输出边执行方法。
子流程节点	编码、名称、前置拦截器、后置拦截器、流程名称、流程版本号	执行节点	元素行为调用输出边的执行方法
输入/输出边	编码、名称、表达式	执行输出边	如果下一节点为任务节点，则会执行创建任务处理器方法；如果下一节点为子流程，则会执行创建子流程处理器方法；否则，直接调用下一节点的执行方法。

流程定义

在工作流中，业内习惯使用bpmn规范来定义流程，但是因该规范过于庞大且复杂，所以本工作流的设计并不采用该定义规范。而是以LogicFlow流程编辑器框架为基础，进行自定义扩展。（省去前端再次技术选型的问题）这里做一下简单的介绍。 上文我们提到的流程元素就是构成流程的基础单元，其中各节点对应着LogicFlow的node，而输入/输出边则对应着LogicFlow的edge。 以下是LogicFlow的样例文件：

{
	"nodes": [{
			"id": "start",
			"type": "circle",
			"x": 340,
			"y": 160,
			"text": "开始"
		},
		{
			"id": "apply",
			"type": "rect",
			"x": 520,
			"y": 160,
			"text": {
				"x": 520,
				"y": 160,
				"value": "请假申请"
			}
		},
		{
			"id": "deptApprove",
			"type": "rect",
			"x": 740,
			"y": 160,
			"text": {
				"x": 740,
				"y": 160,
				"value": "部门领导审批"
			}
		},
		{
			"id": "end",
			"type": "circle",
			"x": 920,
			"y": 160,
			"text": "结束"
		}
	],
	"edges": [{
			"id": "t1",
			"type": "polyline",
			"sourceNodeId": "start",
			"targetNodeId": "apply",
		},
		{
			"id": "t2",
			"type": "polyline",
			"sourceNodeId": "apply",
			"targetNodeId": "deptApprove",
		},
		{
			"id": "t3",
			"type": "polyline",
			"sourceNodeId": "deptApprove",
			"targetNodeId": "end"
		}
	]
}

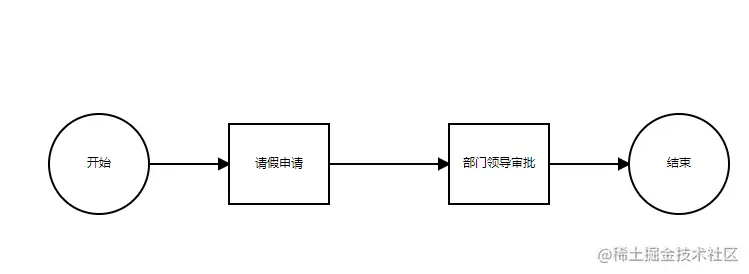

最终渲染如下：

布局属性

流程定义布局属性，对应的是LogicFlow的基础属性，也就是生成流程图的必要属性。

节点属性

名称	数据类型	样例	说明
id	string	start、apply	节点编码，同流程唯一。
type	string	circle、rect	节点类型，呈现形状，可自定义
x	int	740	节点中心x轴坐标
y	int	160	节点中心y轴坐标
text	string | object	-	节点文本描述
text.x	int	740	文本描述中心点x轴坐标
text.y	int	160	文本描述中心点y轴坐标
text.value	string	开始、请假申请	文本描述

边属性

名称	数据类型	样例	说明
id	string	start、apply	节点编码，同流程唯一。
type	string	circle、rect	节点类型，呈现形状，可自定义
x	int	740	节点中心x轴坐标
y	int	160	节点中心y轴坐标
text	string | object	-	节点文本描述
text.x	int	740	文本描述中心点x轴坐标
text.y	int	160	文本描述中心点y轴坐标
text.value	string	开始、请假申请	文本描述
sourceNodeId	string	apply	源节点ID
targetNodeId	string	deptApprove	目标节点ID

业务属性

在工作流中我们需要业务属性来处理业务，举一个简单的例子，我们需要在任务节点上配置任务参与人、任务类型等参数，以便流程执行到该节点时，为该任务节点创建任务。除此之外，如果我们要给某个节点绑定一些前置事件、后置事件等，也需要通过配置业务属性实现。LogicFlow可以给节点或边绑定业务属性，这些业务属性存放在properties对象上。

节点业务属性样例

{
  "id": "deptApprove",
  "type": "rect",
  "x": 740,
  "y": 160,
  "text": {
    "x": 740,
    "y": 160,
    "value": "部门领导审批"
  },
  "properties": {
    "taskType": 1,
    "assignee": "deptApprove.assignee"
  }
}

边业务属性样例

{
  "id": "t2",
  "type": "polyline",
  "sourceNodeId": "apply",
  "targetNodeId": "deptApprove",
  "properties": {
    "expr": "#day>0"
  }
}

流程属性

上述的属性定义与LogicFlow的流程图定义数据格式是一致的，但是在工作流流程定义中，可能还缺少流程的基本属性。如：流程编码、流程名称等。为了定义文件的统一，这里基于LogicFlow的定义文件，进行自定义属性扩展。

LogicFlow数据格式

只有nodes和edges两个要素。

{
  "nodes": [],
  "edges": []
}

扩展后的LogicFlow数据格式

增加了流程基础属性。

{
  "name": "leave",
  "displayName": "请假流程",
  "nodes": [],
  "edges": []
}

属性详细说明

流程属性

名称	类型	样例	描述
name	string	leave	流程定义唯一编码
displayName	string	请假流程	流程定义显示名称
type	string	OA审批	流程类型
instanceUrl	string	leave_form	启动实例要填写的表单key
expireTime	string	expireTime	期待完成时间变量key
instanceNoClass	string	xx.DefaultNoGenerator	实例编号生成器实现类

开始节点

名称	类型	样例	描述
name	string	start	节点定义唯一编码
displayName	string	开始	节点定义显示名称
preInterceptors	string	-	节点执行前置拦截器
postInterceptors	string	-	节点执行后置拦截器
layout	string	20,20,100,50	布局属性（x,y,w,h）

结束节点

名称	类型	样例	描述
name	string	start	节点定义唯一编码
displayName	string	开始	节点定义显示名称
preInterceptors	string	-	节点执行前置拦截器
postInterceptors	string	-	节点执行后置拦截器
layout	string	20,20,100,50	布局属性（x,y,w,h）

任务节点

名称	类型	样例	描述
name	string	start	节点定义唯一编码
displayName	string	开始	节点定义显示名称
preInterceptors	string	-	节点执行前置拦截器
postInterceptors	string	-	节点执行后置拦截器
layout	string	20,20,100,50	布局属性（x,y,w,h）
form	string	task_form	任务节点填写的表单key
assignee	string	-	任务参与者：值或变量
assignmentHandler	string	-	任务参与者处理类
taskType	string	-	任务类型(主办/协办)
performType	string	-	参与类型(普通参与/会签参与)
reminderTime	string	-	提醒时间
reminderRepeat	string	-	重复提醒间隔
expireTime	string	-	期待任务完成时间变量key
autoExecute	string	-	到期是否自动执行Y/N
callback	string	-	自动执行回调类

决策节点

名称	类型	样例	描述
name	string	start	节点定义唯一编码
displayName	string	开始	节点定义显示名称
preInterceptors	string	-	节点执行前置拦截器
postInterceptors	string	-	节点执行后置拦截器
layout	string	20,20,100,50	布局属性（x,y,w,h）
expr	string	-	决策表达式，由表达式引擎执行
handleClass	string	-	决策处理类，自定义执行

分支节点

名称	类型	样例	描述
name	string	start	节点定义唯一编码
displayName	string	开始	节点定义显示名称
preInterceptors	string	-	节点执行前置拦截器
postInterceptors	string	-	节点执行后置拦截器
layout	string	20,20,100,50	布局属性（x,y,w,h）

合并节点

名称	类型	样例	描述
name	string	start	节点定义唯一编码
displayName	string	开始	节点定义显示名称
preInterceptors	string	-	节点执行前置拦截器
postInterceptors	string	-	节点执行后置拦截器
layout	string	20,20,100,50	布局属性（x,y,w,h）

子流程节点

名称	类型	样例	描述
name	string	start	节点定义唯一编码
displayName	string	开始	节点定义显示名称
preInterceptors	string	-	节点执行前置拦截器
postInterceptors	string	-	节点执行后置拦截器
layout	string	20,20,100,50	布局属性（x,y,w,h）
processName	string	-	父流程名称
version	integer	-	父流程版本号，为空则使用最新版本

边属性

名称	类型	样例	描述
name	string	start	节点定义唯一编码
displayName	string	开始	节点定义显示名称
layout	string	20,20,100,50	布局属性（x,y,w,h）
g	string	x1,y1;x2,y2;x3,y3;x4,y4	边拐点坐标(开始,中间1,中间2,结束)
expr	string	-	决策表达式，在决策节点输出边生效
